本發明涉及一種管束式除塵除霧器，安裝在脫硫塔內的支撐梁上，包括順序連接的上固定板、管束除霧筒和下固定板；所述管束除霧筒通過所述下固定板固定在所述支撐梁上，所述支撐梁水平橫跨在所述脫硫塔內壁上，所述多個管束除霧筒通過所述上固定板、下固定板并聯連接；所述管束除霧筒與所述上固定板和所述下固定板連接部位形成的環形圈內分別貫通設置圓形上通氣孔和圓形下通氣孔；所述上固定板和所述下固定板均為邊長大于所述管束除霧筒外徑的正方形板。本發明可以利用現有濕法脫硫塔進行改造，施工速度快；對上下固定板結構進行調整，增強了管束式除塵除霧器的穩定性、施工方便，防止筒體內壁上形成的液膜形成二次夾帶，實現超低排放。

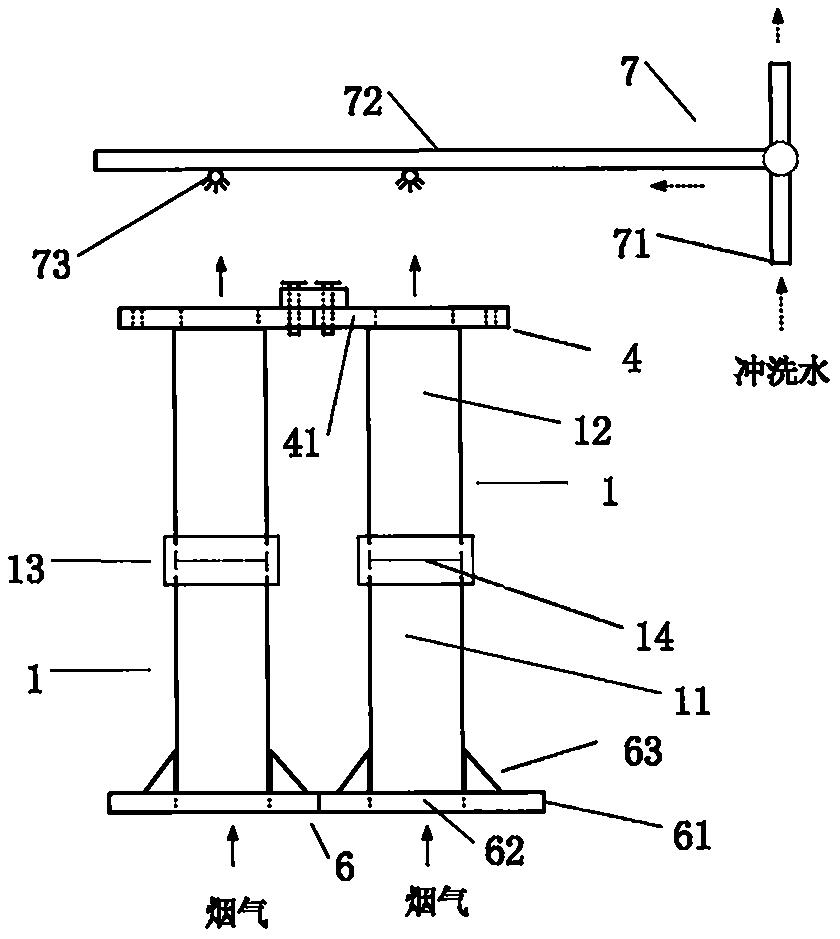

1.一種管束式除塵除霧器，安裝在脫硫塔(8)內的支撐梁(16)上，包括順序連接的上固定板(4)、管束除霧筒和下固定板(6)；

所述管束除霧筒通過所述下固定板(6)固定在所述支撐梁(16)上，所述支撐梁(16)水平橫跨在所述脫硫塔(8)內壁上，所述多個管束除霧筒通過所述上固定板(4)、下固定板(6)并聯連接；

所述管束除霧筒與所述上固定板(4)和所述下固定板(6)連接部位形成的環形圈內分別貫通設置圓形上通氣孔(42)和圓形下通氣孔(62)；

所述上固定板(4)和所述下固定板(6)均為邊長大于所述管束除霧筒外徑的正方形板。

2.根據權利要求1所述的管束式除塵除霧器，其特征在于，所述上通氣孔(42)和下通氣孔(62)開設在所述上固定板(4)和所述下固定板(6)的中央；所述上固定板(4)的四角對稱開設有直徑為1～2cm的內螺紋角孔(43)。

3.根據權利要求2所述的管束式除塵除霧器，其特征在于，還包括連接片(5)，所述連接片(5)覆蓋在所述上固定板(4)的角部，所述連接片(5)上與所述上固定板(4)上的角孔(43)對應位置開設有與所述角孔(43)內徑接近的通孔(51)，所述兩個相鄰上固定板(4)之間在角部通過螺栓(52)、所述連接片(5)固定連接。

4.根據權利要求1或3所述的管束式除塵除霧器，其特征在于，所述相鄰上固定板(4)之間、所述相鄰下固定板(6)之間、所述下固定板(6)與所述管束除霧筒之間的連接部位通過密封膠密封或塑料焊接密封；所述管束式除塵除霧器與脫硫塔(8)塔體內壁之間，通過盲板進行封閉。

5.根據權利要求1所述的管束式除塵除霧器，其特征在于，所述上通氣孔(42)直徑比所述管束除霧筒的開口直徑小1～4cm，所述下通氣孔(62)直徑與所述管束除霧筒內徑一致或接近。

6.根據權利要求1或5所述的管束式除塵除霧器，其特征在于，所述管束除霧筒內上層旋流器與所述上固定板(4)的垂直距離為30～50cm。

7.根據權利要求1所述的管束式除塵除霧器，其特征在于，所述支撐梁(16)數量為8～10根，所述下固定板(6)邊長為30～60cm，所述下固定板(6)兩個對邊架設在相鄰的兩個所述支撐梁(16)上。

8.根據權利要求1所述的管束式除塵除霧器，其特征在于，在所述下固定板(6)上表面的四角對稱布置4個直角三角形加強筋(63)，所述加強筋(63)通過塑料焊接在所述下固定板(6)與所述管束除霧筒外筒壁上。

9.根據權利要求1所述的管束式除塵除霧器，其特征在于，所述管束除霧筒上方安裝有沖洗水系統(7)，包括上水管(71)、沖洗水管道(72)和水噴頭(73)，所述水噴頭(73)開口向下并間隔安裝在所述沖洗水管道(72)上，所述相鄰兩個水噴頭(73)之間的距離為30～50cm。

10.根據權利要求1所述的管束式除塵除霧器，其特征在于，所述管束除霧筒為多級旋流管束除霧筒，包括管束筒體(1)，匯流導流裝置(2)，一級旋流器(301)和二級旋流器(302)；所述一級旋流器(301)的葉片傾角小于所述二級旋流器(302)葉片傾角。
